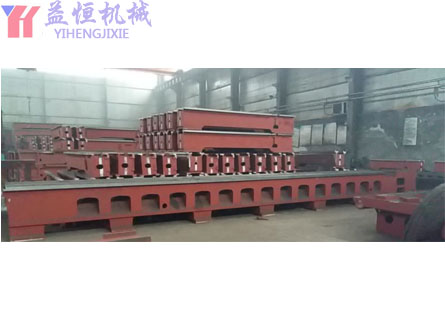

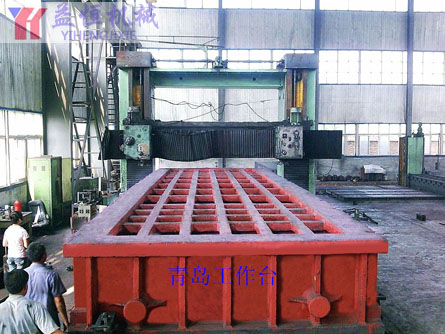

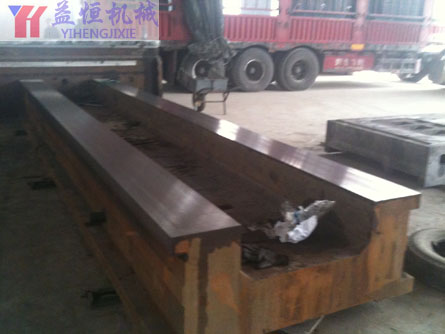

目前大型機(jī)床鑄件大部分為灰鑄鐵，對(duì)大型機(jī)床鑄鐵件的質(zhì)量，要從化學(xué)成分、原材料質(zhì)量、配料、合金化、熔煉溫度、孕育處理直至熱時(shí)效等環(huán)境嚴(yán)格控制。

1、熔煉環(huán)節(jié)

1）碳當(dāng)量。應(yīng)采用較高的碳當(dāng)量，HT250，以3。95為好；HT300，以3。82為好；HT350，以3。76為好。

2）硅碳比。建議   好將硅碳比控制在0。55-0。62。

3）合金化控制。合金元素的加入有利于鑄件性能提高，一般w（Cu）0。4-0。6%或w（Cr）0。2-0。4%。

2、配料

生鐵的加入量要低于10%，同時(shí)采用高廢鋼、高滲碳工藝，這樣石墨品質(zhì)好。

3、鐵液溫度

高的鐵液溫度可細(xì)化石墨，是高碳當(dāng)量、灰鑄鐵的基礎(chǔ)。鐵液溫度為1500-1550℃時(shí)，鐵液氧化會(huì)減少，SiO2灰渣顯著降低。
